ΞΥΛΟΤΥΠΟΥ

Αποτελείται από πλαίσια, χιαστά, οριζόντιες βέργες, βίδες κάτω, βίδες άνω, ποτηράκια επέκτασης ύψους και ασφάλειες επέκτασης και παράγεται σε δύο τύπους, τον Τ1 D3 και τον Τ1 D4. Η διαφορά των δύο τύπων είναι μόνο στην διατομή και το πάχος των ορθοστατών του πλαισίου. Τα υπόλοιπα εξαρτήματα είναι όμοια και στους δύο τύπους:

  • Τα χαλύβδινα πλαίσια, τα οποία παράγονται σε τρία και πέντε ύψη, ανάλογα με τον τύπο σκαλωσιάς, είναι η βάση ενός οικονομικού συστήματος πύργων, που έχουν σχεδιαστεί για πολλούς τρόπους και μορφές χρήσεως στο καλούπωμα.
  • Ο πύργος έχει υψηλή φέρουσα ικανότητα φορτίου μέχρι 200ΚΝ, 50KN ανά ορθοστάτη, συναρμολογείται εύκολα και γρήγορα χωρίς πρόσθετα εργαλεία, έχει ελάχιστα εξαρτήματα και πολύ μεγάλη ευελιξία.
  • Τα διαφορετικά ύψη των πλαισίων και η ποικιλία των διαστάσεων στα χιαστά δίνουν την δυνατότητα επίτευξης πολύ εύκολα του επιθυμητού ύψους και ανοίγματος των πλαισίων για την παραλαβή των φορτίων.

Ο πύργος είναι ιδανικός για καλούπωμα:

  • σε κατασκευές κτιρίων οποιασδήποτε μορφής και ύψους και σε κατασκευές υποστήλωσης που απαιτείται η αφαίρεση μέρους της υπάρχουσας κατασκευής,
  • σε γέφυρες που προκύπτουν μεγάλα φορτία και μεγάλες οριζόντιες δυνάμεις όπως ο άνεμος,
  • σε κτίρια βιομηχανικά και ηλεκτρικής ενέργειας που απαιτούνται μεγάλα πάχη μπετόν ( 3,2m 2,70m 2,20m)

Ο πύργος του τύπου αποτελείται από:

  • Πλαίσια κατασκευασμένα από χαλυβδοσωλήνα ποιότητας C235 διαμέτρου Ø 48,3 και πάχους 3,2 χιλιοστά για τον τύπο Τ1 D3 και Ø 48,8 και πάχους 4,0 χιλιοστά για τον τύπο Τ1 D4. Οι διαστάσεις των πλαισίων είναι 1,20m 1,80m 2,00m 2,20m 2,40m με πλάτος 1,20m. Φέρουν σε τέσσερα σημεία κλιπς για την σύνδεση των χιαστών καθώς και διαμπερείς οπές στο άνω και κάτω μέρος των ορθοστατών για την τοποθέτηση των ασφαλειών επέκτασης.
  • Χιαστά κατασκευασμένα από χαλυβδοσωλήνα ποιότητας C235 διαμέτρου Ø 28 και πάχους 2,2 χιλιοστά σε μήκος 1,2m 1,80m 1,75m & 2,10m τα οποία όταν τοποθετηθούν μας δίνουν το επιθυμητό άνοιγμα του πύργου.
  • Οριζόντιες βέργες κατασκευασμένες από χαλυβδοσωλήνα Ø 28 και πάχους 2,2mm σε μήκος 1,5m 1,20m & 1,00m, οι οποίες όταν τοποθετηθούν ελαττώνουν την λυγηρότητα του πύργου.

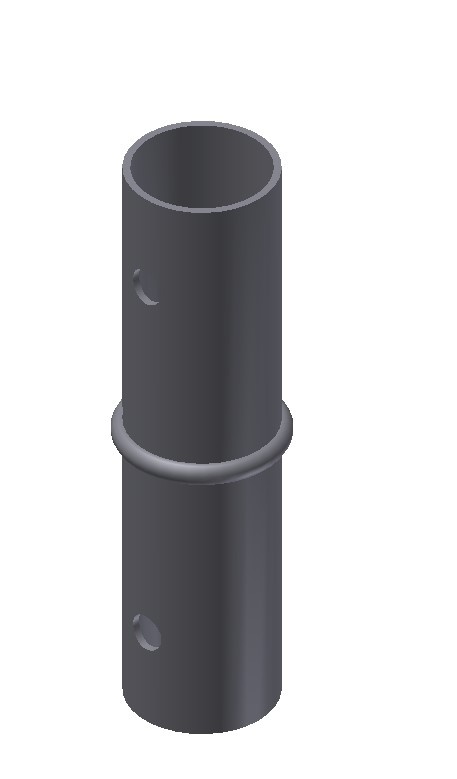

  • Ποτηράκια (σύνδεσμοι) επέκτασης καθ' ύψος, τα οποία είναι κατασκευασμένα από χαλυβδοσωλήνα C235 διαμέτρου Ø38 πάχους 3,2mm και ύψους 20 cm, τα οποία φέρουν ράδιο στην μέση και δύο τρύπες στο άνω και κάτω μέρος για την τοποθέτηση των ασφαλειών.
  • Ασφάλειες επέκτασης, οι οποίες είναι κατασκευασμένες από χαλυβδοσωλήνα ποιότητας C235 διαμέτρου Ø 8, κατάλληλα διαμορφωμένες για να τοποθετούνται στις οπές του πλαισίου και συνδέσμους επέκτασης για να ασφαλίζουν τον πύργο.
  • Βίδα κάτω κατασκευασμένη από χαλυβδοσωλήνα C235 διαμέτρου Ø 40 και πάχους 4mm με κορμό και πλέγμα από κατάλληλα διαμορφωμένη σιδερολάμα ποιότητας C325 διαστάσεων 15 x 15 cm και πάχους 5mm. Το μήκος της βίδας παράγεται σε 0,70m και 1,00m.
  • Βίδα άνω κατασκευασμένη με κορμό από χαλυβδοσωλήνα  C235 διαμέτρου Ø 40 και πάχους 4mm. Η κεφαλή παράγεται σε δύο τύπους. Ο τύπος 5-11-5, ο οποίος κατασκευάζεται από σιδερολάμα 80x 5 ποιότητας C325, πλάτους 10cm και πάχους 5mm σε διάσταση 5x 11x 5 cm. Ο τύπος 5-17-5 ο οποίος κατασκευάζεται από σιδερολάμα 80x 5 ποιότητας  C325, πλάτους 10cm και πάχους 10mm σε διάσταση 5x 171x 5 cm. Το μήκος της βίδας και των δύο τύπων παράγεται σε 0,70m και 1,00m. Η δυνατότητα φορτίων της άνω και κάτω βίδας, ανάλογα με το άνοιγμα του παξιμαδιού από το +0m, φαίνεται στο διάγραμμα.
